GeoStoreV6-ŘSD B9
Řešení nahradí stávající V6-ŘSD pro tvorbu mapových podkladů a digitálních map komunikací podle předpisu B2/C1 v rámci ŘEDITELSTVÍ SILNIC A DÁLNIC ČR. Nové řešení je pro předpis B9 Digitální technická mapa ŘSD.
Komu je řešení určeno
Řešení je určeno geodetům, kteří podle předpisu B9 tvoří digitální technickou mapu ŘSD.
Výhody řešení
Komplexní linka
pořizování dat
V GeoStore V6 provedete výpočty, importujete body i kresbu ze seznamu souřadnic do grafiky, doplníte mapu z mračen bodů a nakonec vytvoříte adresářovou strukturu CD na odevzdání.
Nadstavbový modul
V6-ŘSD B9
Jedná se o klíčový nadstavbový modul pracoviště. Dále musíte mít možnost spouštět další nadstavbové aplikace, které obsahují řešení V6-IG, V6-3D a rozšíření DWG/DGN8.
Sofistikovaná podpora
tvorby výstupů
Automatické generování technických zpráv, seznamů souřadnic pro uložení do požadované struktury CD.
Podpůrné nástroje pro zpracování
Kompletní datový model předpisu B9 je definován pro kreslení objektů pomocí ProjectDraw a uživatelských panelů ikon.
Kontrolní modul
Jsou definovány konfigurační soubory pro kontrolní funkce aplikací REVIZE, TECHLINE a V6 ŘSD B9.
Podpora GIS/CAD
formátů
Široká podpora formátů DGN, DWG, DXF, SHP.
Příprava pracovního adresáře zakázky
- nastavení informací o zakázce
- měření v terénu, výpočty bodových polí a podrobných bodů
Načtení seznamu souřadnic z geodetického zaměření
- načtení geodeticky změřených bodů z terénu do grafiky
- využití kódovaného seznamu pro generování kresby
- 3D okno pro kontrolu výškopisu
Vytvoření kresby v aktualizačním WKB souboru
- konstruování mapy nad body z klasického měření tachymetrií nebo GNSS
- vyhodnocování mapy nad mračny bodů
Kontrola kresby pomocí aplikací REVIZE, TECHLINE a V6 ŘSD B9
- dodržení datového modelu, topologické návaznosti, duplicity, defektní prvky, existence bodů pod kresbou
- dávkové spouštění, automatizovaná oprava chyb podle zadaných parametrů
Tiskové výstupy pro měřický náčrt
- umístění severky, hektarové sítě, kladu kreseb z připravených šablon
- automatizované vyplňování razítek v kladu kreseb
- tisky do PDF a na tiskárny
Vytvoření povinných dokumentů
- generování seznamů souřadnic z grafiky
- generování technických zpráv z připravených šablon XLSX
Finalizace pro odevzdání
- vytvoření struktury CD
- nakopírování připravených výstupů do struktury CD
- hlídání chybějících souborů

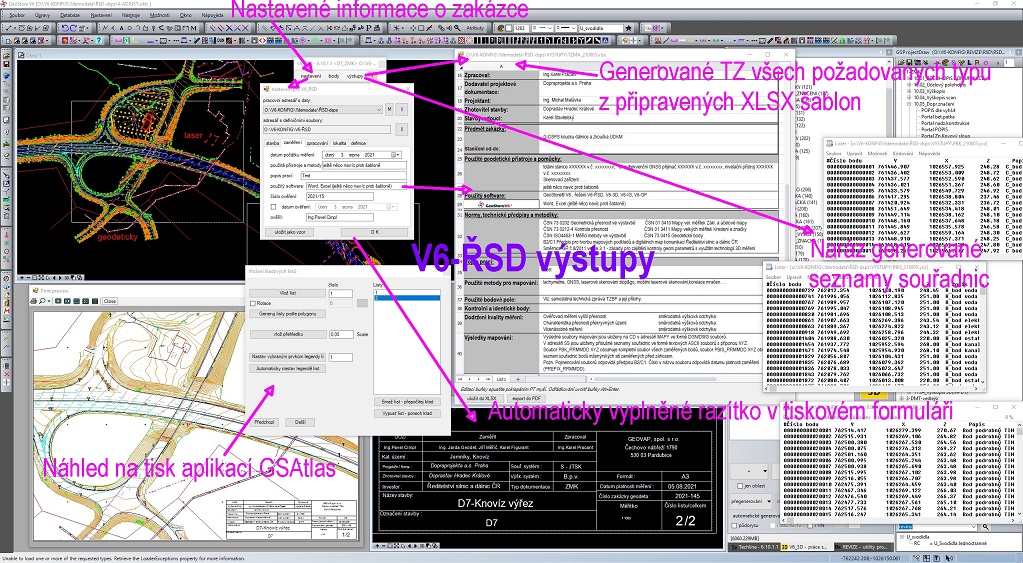

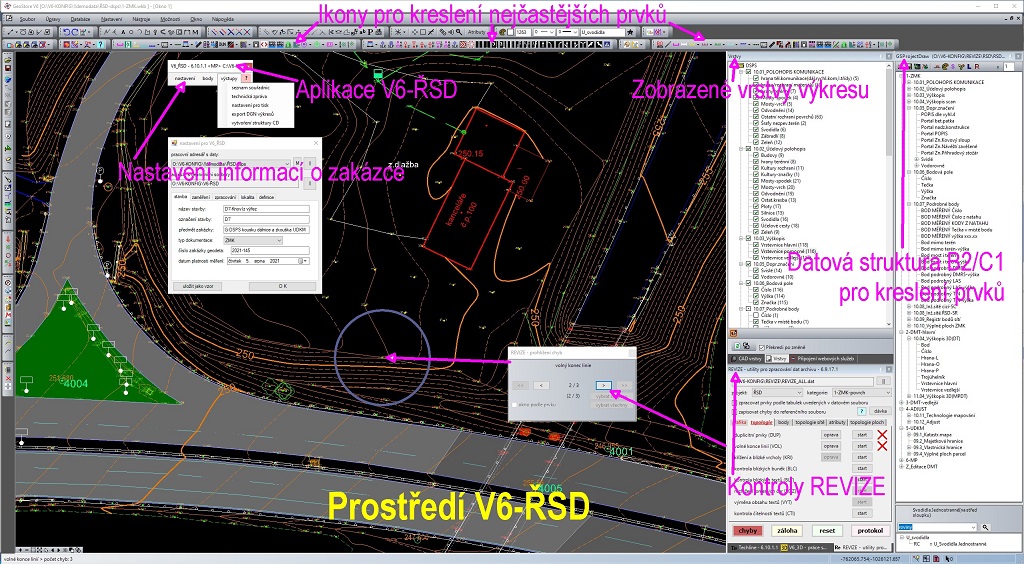

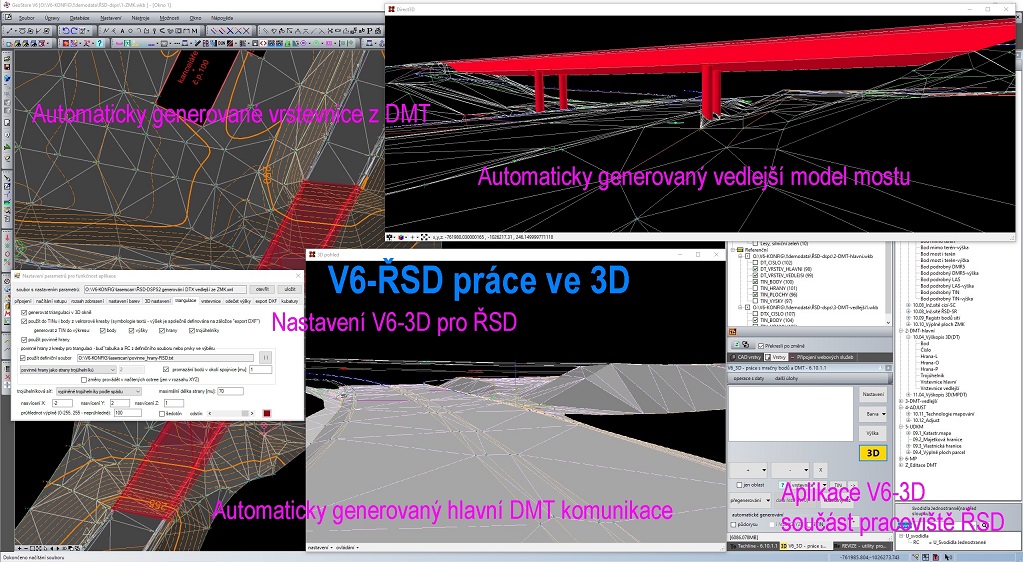

Náhledy uživatelského prostředí
